我司广州市中磐桥隧检测有限公司受业主委托参与了东莞一项目的管道检测，采用了城市排水管网检测技术-CCTV检测。

排水管网检测是管网维护手段之一，传统的管网检测方法有很多，伴随着科技的不断进步，对管网的检测方法也由以前的人工下井并排查等原始的方法，逐渐向先进的仪器检测过渡，即管道CCTV检测。

一、管道CCTV检测的基本方法

排水管网检测是指通过控制在管网内行走的机器人摄像头远程采集图像，通过有线传输方式，把图像传回地面控制器上进行显示和记录的集成系统。

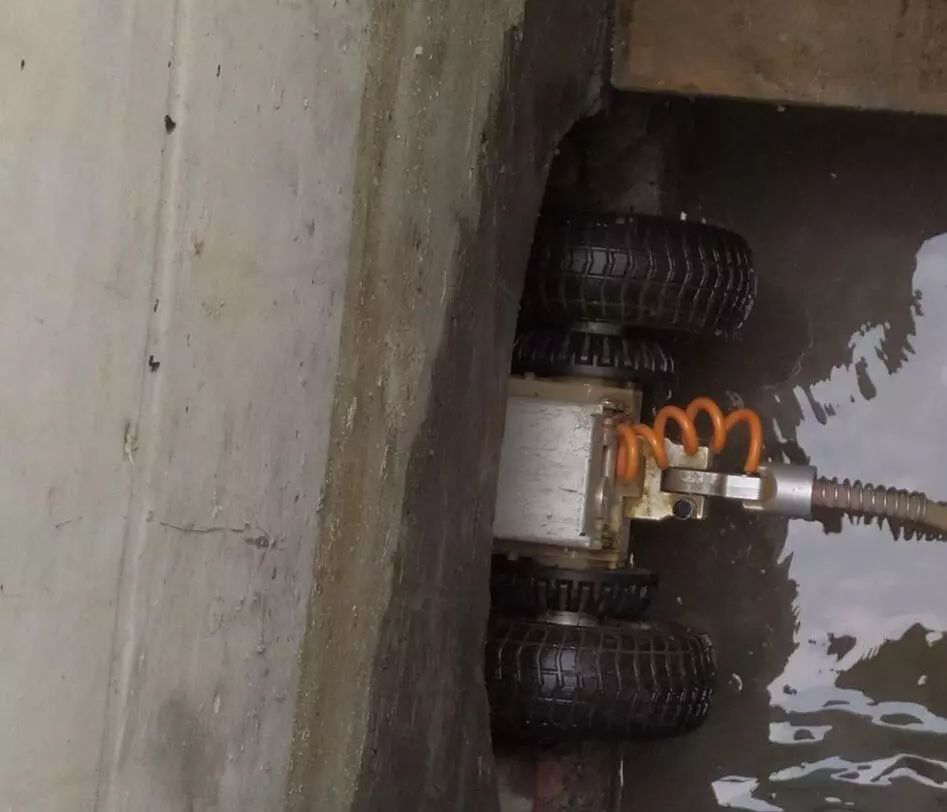

管道CCTV检测系统是由三部分组成，主控器、线缆车、爬行器。主控器可安装在汽车上，检测人员主控器控制控制爬行器在管道在管道内前进速度和方人员可实时监测管道内部情况，同时将原始图像记录储存下来，做进一步分析。

当完成CCTV的检测的外业后，将检测的录像资料进行管道缺陷的编码和抓取缺陷图片编写检测报告，并对影像资料进行处理，提供录像带或者光盘存档，指导管道修复工作。

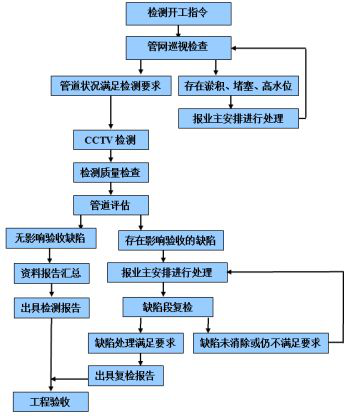

2.1管道CCTV检测步骤

收集资料现场勘察-编制检测方案-清洗疏堵排水-采集影像资料-总结数据-出检测报告-验收数据准确度-提交评估报告。

2.2管道检测收集资料

A)管道平面图

B)管道竣工技术图等资料

C)已有管道的检测资料

现场勘察资料如下：

A)察看该管道周围地理、地貌、交通和管道分布情况。

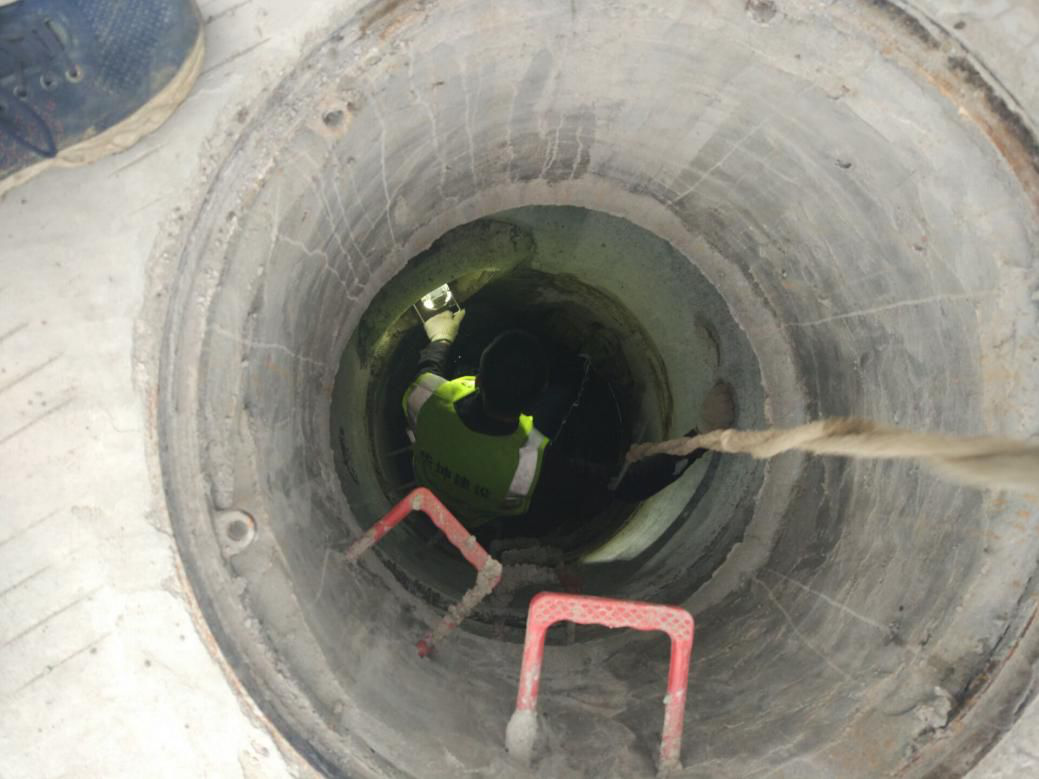

B)开井目视水位、积泥深度及水流。

C)核对资料中的管径、管位、管材。

2.3确定检测技术方案

A)明确检测目的、范围、期限。

B)针对已有资料认真分析、确定检测技术方案：包括管道如何封堵、管道清洗的方法、对已存在的问题如何解决、制定安全措施等。

2.4管道竣工验收检测前技术要求

A)应将管道进行严密性试验，并向检测人员出示该管道的闭气或闭水的试验记录。

B)检测前应确保检测内积水不超过管径的5%

C)检测开始前必须进行疏通、清洗、通风及有毒气体检测。

2.5管道修复检测前技术要求

A)首先需检测的该管倒进行清洗工序。

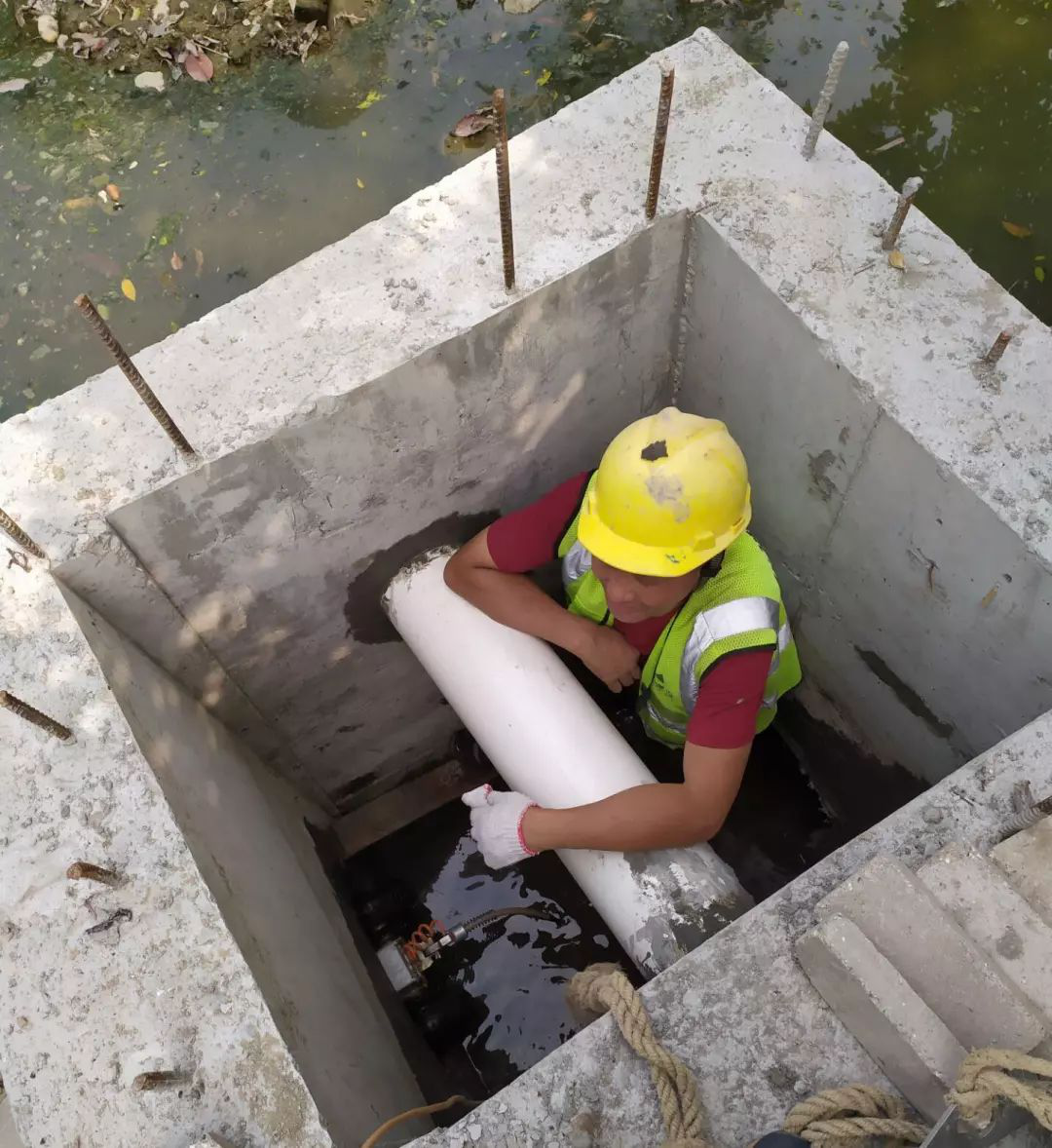

B)检测前应确保管道内积水不超过管径的15%，如有支管流水先将其堵住，确保摄录的影像资料清晰。

C)检测开始前必须进行疏通、清洗、通风及有毒气体检测。
